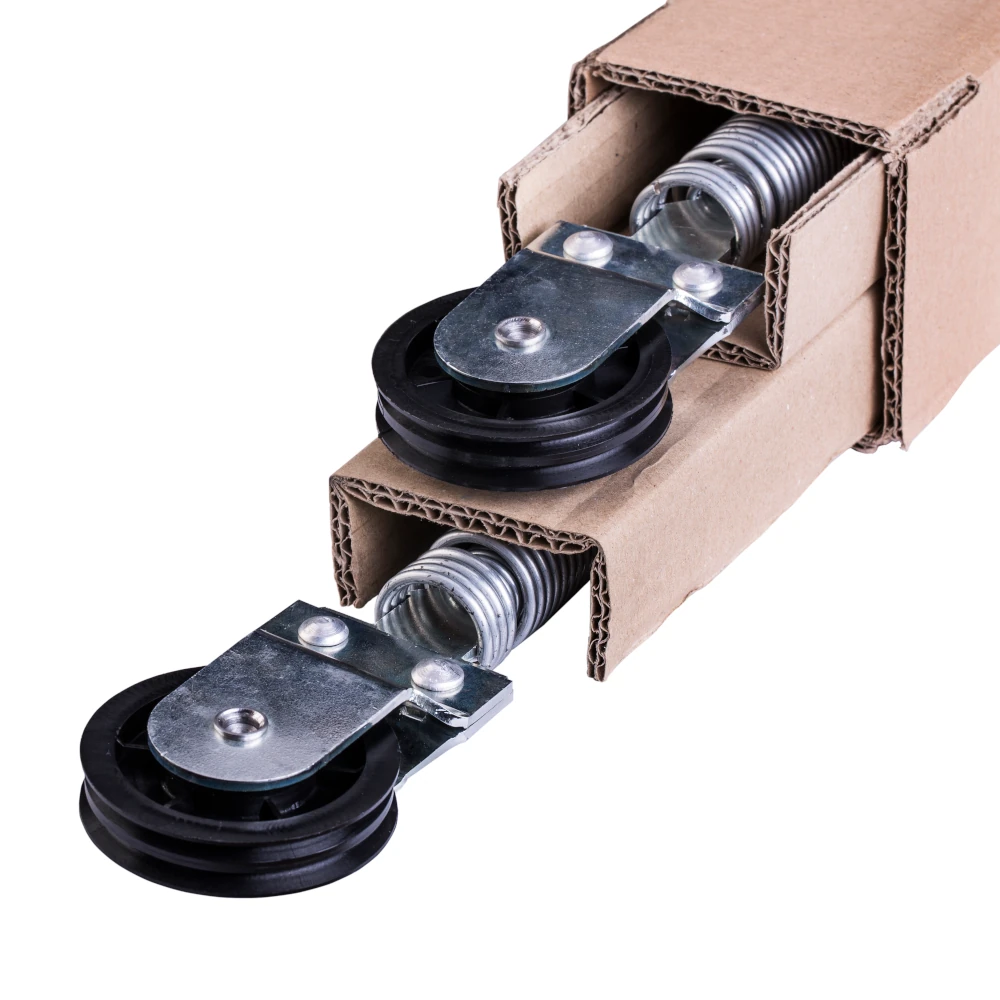

764 - 1 par de molas de tração para portas seccionais de garagem Hörmann

Informações sobre a instalação

Depois da compra, antes da instalação

Se possível, não utilize a porta de garagem Hörmann até que as novas molas estejam instaladas. Se não for possível evitar o uso da porta da garagem, utilize a mão para a levantar, pois a mola partida não tem força para a levantar. Quando mover a porta de garagem com o automatismo, levante também a porta à mão. Fique do lado da porta de garagem onde há mais molas partidas. Se a mesma quantidade de molas estiver partida em ambos os lados da porta de garagem, fique no meio da porta. Ao fechá-la, também terá de aliviar um pouco o peso da porta de garagem com a mão. Como não é possível levantar a porta manualmente da mesma forma que a mola partida fazia antes, o automatismo irá parar muitas vezes e reabrir de vez em quando.
Se o automatismo reabrir a porta, aplique menos força ao levantar. Se o automatismo parar durante a abertura, aplique mais força ao levantar a porta de garagem.

Durante a instalação

Guarde a embalagem caso, por qualquer motivo, tenha de devolver o produto.
Se houver uma fatura na embalagem, guarde-a, porque poderá precisar dela, por exemplo, para tratar de assuntos de garantia.

É possível que a nova mola 764 pareça mais curta. Pode haver uma diferença de 1-2 cm nas molas, mas na maioria dos casos as molas parecem mais curtas porque as molas antigas estão esticadas e já não conseguem voltar à forma original.

Atenção! Perigo de acidente!

Apenas um técnico de portas de garagem deve substituir as peças sobresselentes na porta de garagem Hörmann.
Qualquer dica de instalação que partilhamos não substitui o material de prevenção de acidentes relacionado com o trabalho (descrição). Deve conhecer e cumprir todas as regras de segurança laboral do seu país. Se as nossas dicas violarem qualquer regra de prevenção de acidentes do seu país, ignore as nossas dicas. As regras do seu país são a referência, não as nossas dicas.

Instale a mola apenas com a porta de garagem aberta. Se a porta de garagem estiver fechada, a mola está tensionada e isso é muito perigoso.
Durante a instalação, remova apenas uma mola de cada vez. E instale imediatamente a nova mola. Depois faça o mesmo com a outra mola. Não instale as molas dos dois lados ao mesmo tempo.

De que precisa para instalar/remover as molas?

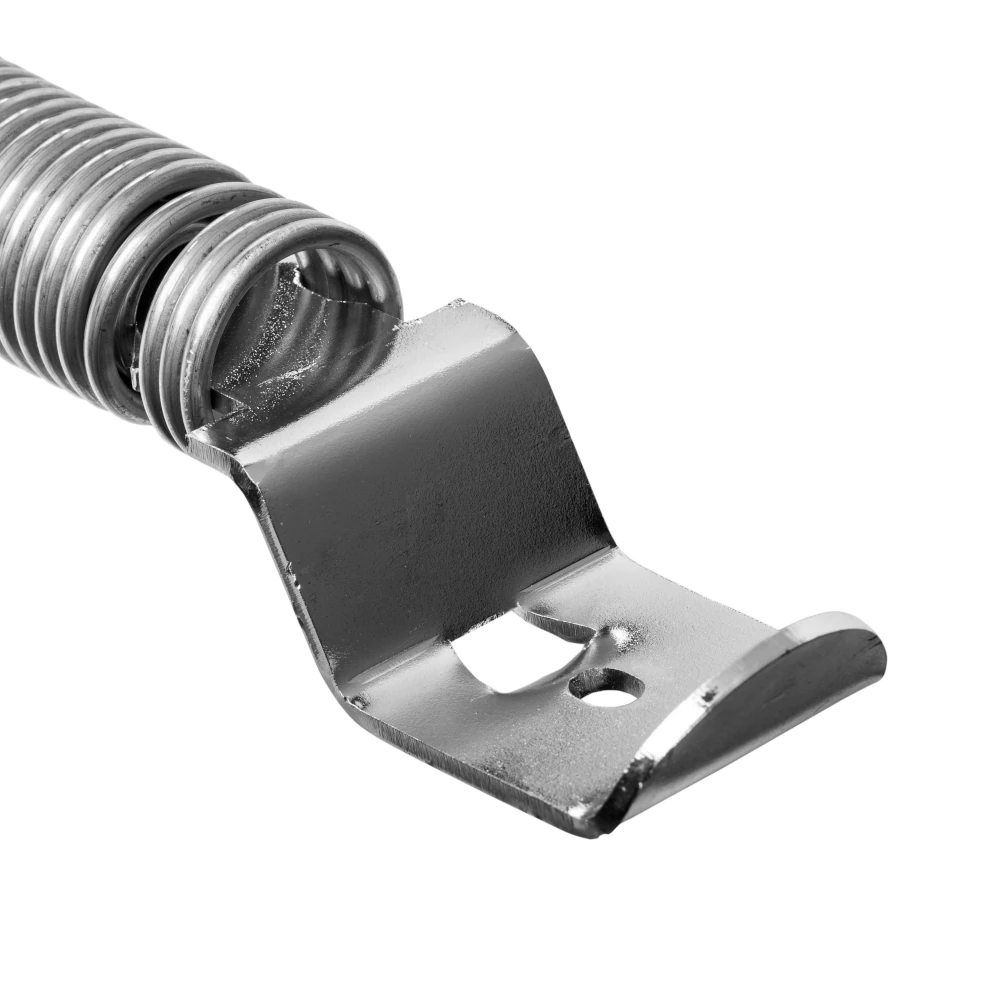

Não deve instalar a mola sozinho. A tarefa da outra pessoa é prestar atenção para que a porta de garagem permaneça aberta e não caia enquanto você (ou outra pessoa) instala a mola. Se houver automatismo na porta de garagem, abra a porta com o comando/automatismo e desligue a ficha do automatismo da tomada. Não use o desbloqueio de emergência do automatismo da porta de garagem. Assim, o automatismo pode ajudar a impedir que a porta de garagem caia durante a instalação. Depois de pendurar a mola, não se esqueça de rodar o parafuso de fixação na parte inferior da mola.

Instalação da mola Hörmann 764.

Pendure as molas à mesma altura em ambos os lados. Não pendure as molas a alturas diferentes, porque a porta de garagem puxará para um dos lados e não funcionará corretamente. Se não colocar a extremidade das molas à mesma altura em ambos os lados da porta de garagem, a polia sofrerá desgaste desnecessário. Por isso, a porta de garagem avariará mais cedo.

A tensão da mola deve ser verificada desligando o automatismo da porta de garagem, para que possa abrir a porta manualmente. Abra a porta de garagem manualmente cerca de 1 metro. Se a porta começar a descer com o próprio peso, aplique mais tensão à mola. Se a porta começar a subir, reduza a força da mola, pendurando-a mais acima. O cabo de aço deve estar sempre esticado. Mesmo com a porta totalmente aberta, o cabo de aço deve permanecer sempre esticado. Caso contrário, o cabo de aço sairá da polia e ficará preso ao lado da polia. Isto tornará a porta de garagem inoperacional.

A nova mola 764 não é mais forte do que a mola 764 antiga, apenas parece ser. A mola antiga está enfraquecida. É por isso que a nova mola parece mais forte. A nova mola pode não ter de ser pendurada no mesmo local onde a mola antiga estava pendurada. Raramente acontece em portas Hörmann largas e baixas que a mola ainda esteja demasiado forte quando pendurada na posição superior. Isto acontece porque tem uma porta de garagem baixa e pesada. Nesse caso, não há nada que possa fazer. Deve usar a mola forte assim, e com o tempo ela ficará suficientemente mais fraca para que a porta de garagem funcione bem. Isto também pode acontecer com a mola original, tendo em conta que a nossa mola não é mais forte do que a original.

Depois da instalação, a nova mola sobresselente pode fazer alguns estalidos nas primeiras 1-3 aberturas e fechos. Estes estalidos são normais durante os testes de abertura e fecho.

Se depois das 3 aberturas de teste ainda houver ruído de estalido, segure a mola e uma das placas na extremidade da mola e torça-as ligeiramente. Certifique-se de que a cabeça da mola está no lugar e não fica presa na porta durante o movimento.

Se ouvir o ruído de estalido apenas algumas vezes, verifique se a mola toca em algum ponto da porta de garagem.

Depois de substituir a mola, deve sempre reiniciar o automatismo/motor da porta de garagem e ensiná-lo novamente. (Mesmo que tenha uma porta Hörmann ou de outra marca.) Isto é necessário porque o automatismo só conhece a sua mola antiga e esticada. E não sabe que a mola foi substituída.
Este passo é diferente em cada automatismo de porta de garagem. Procure o manual do automatismo da porta de garagem. Não o inicie sem o manual. Se não encontrar o manual do automatismo na internet, tire uma fotografia do automatismo da porta de garagem e da placa de identificação do automatismo e envie-nos. Os nossos colegas tentarão enviar o manual de utilizador adequado.

Depois de concluir os passos acima, vale a pena fazer agora uma pequena manutenção na porta de garagem. Verifique se os roletes conseguem rodar facilmente. Quando a porta de garagem estiver fechada, o rolete não deve estar sob tensão. Afrouxe o rolete se não conseguir girá-lo. Deite óleo no orifício de lubrificação no eixo do rolete. (Apenas no rolete. Não deite óleo na polia com rolamento junto à mola.) Lubrifique as dobradiças.
Limpe a calha com um pano. A calha não deve ser lubrificada com óleo nem com outros produtos!!! Se houver alguma sujidade na calha que não possa ser removida, use um produto de limpeza que dissolva a sujidade mas não corroa o revestimento de zinco. Leia a descrição do produto de limpeza.

Depois da instalação

Depois de instalar a mola 764 na sua porta de garagem Hörmann e ela funcionar bem, após 1-2 meses, verifique a força da mola movendo a porta manualmente. A mola pode ter enfraquecido, por isso deve apertá-la um pouco. Repita este procedimento uma vez por ano e ajuste a mola. Assim poupa o automatismo da porta de garagem.

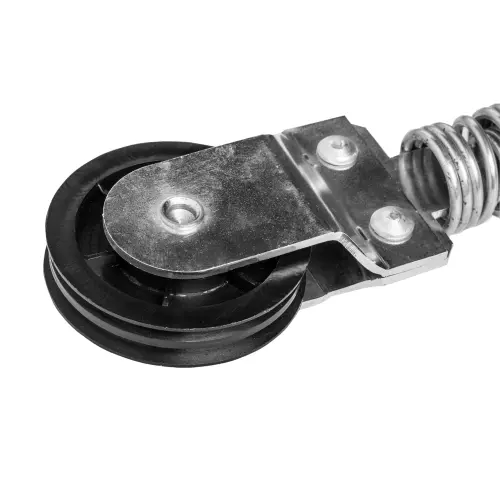

A polia da mola Hörmann 764 não requer óleo nem qualquer manutenção. Mas a porta de garagem Hörmann precisa de manutenção. Faça manutenção periódica.

Se escolheu o produto correto, instalou-o corretamente e faz a manutenção periódica, então a porta de garagem Hörmann pode funcionar bem durante muitos anos.

Se tiver algum problema ao receber o produto, durante a instalação ou na manutenção, escreva-nos o mais rapidamente possível e a nossa equipa técnica tentará ajudar.
É melhor resolver o problema enquanto ainda é pequeno (apenas precisa de um pequeno ajuste ou modificação) do que ter pressa para resolver um problema grande, porque o custo será mais elevado.

Descrição geral sobre a quebra da mola

Se ouviu um estrondo vindo da sua garagem ou se a porta de garagem não abre, provavelmente a mola que deveria levantar a porta está partida.

Para identificar a mola, primeiro é necessário saber a marca da porta de garagem.
Esta informação pode ser encontrada na placa de identificação da porta de garagem.
Por vezes encontra o número de tipo da mola ou as medidas na placa de identificação da porta de garagem.
No caso da marca Hörmann, por vezes encontra o número de tipo aí.
Se não encontrar o número de tipo na placa de identificação da porta de garagem, deve verificar o número de tipo na mola.
Há algumas molas de marca (por exemplo, em portas de garagem Hörmann) em que o número de tipo está indicado.
O número de tipo está estampado na extremidade da mola ou na etiqueta da mola.
(Isto acontece frequentemente numa porta de garagem da marca Hörmann.)

Se não vir nenhum número de modelo na placa de identificação nem na mola, são necessárias as seguintes informações sobre a porta:

• fotografia da placa de identificação
• a largura da porta de garagem em milímetros
• a altura da porta de garagem em milímetros.
